复叠式制冷机组：超低温深冷制冷机组

　　复叠式制冷机组温度比较低，又叫超低温机组，深冷机组。可根据工艺要求定做防爆型复叠式制冷机组。

　　复叠式制冷机组的工作原理是：

　　复叠式制冷机组由两个或三个不同工作温度区的独立蒸汽压缩制冷循环组成。以两级复叠制冷循环为例，它由高温级和低温级两部分组成。高温段采用中温工质，低温段采用低温工质，形成两级单级压缩的复叠制冷系统。

　　复叠式制冷循环中中间温度的确定应根据制冷系数最大或各个压缩机压力比大致相等的原则。前者对能量利用最经济后者对压缩机气缸工作容积的利用率较高 。

　　由于中间温度在一定范围内变动时对制泠系数影响并不大，故按各级压力比大致相等的原则来确定中间温度更为合理。

　　复叠式制冷机组停止运转时，由于系统内的温度升高到了环境温度,低温制冷剂全部气化成过热蒸汽,并且将高于规定的最大工作压力，这种情况是不允许的。

　　因此要在系统中接入一个膨胀容器,以便在停机后大部分的制冷剂蒸汽进入膨胀容器中,膨胀容器可以接到吸气管上，也可以接到排气管上，接到吸气管上时,膨胀容器所需要的容积较小，因而比较合理。

　　一.复叠式制冷机组图片

　　复叠式制冷机组系列：

　　1.二元复叠低温制冷机组：主要有低温级活塞式复叠机组及低温级螺杆式复叠机组等两个系列;该系统采用二元复叠制冷系统，由高温级(R404A/R22)低温级R23组合而成，可提供-30℃~ -85℃超低温工艺冷源;机组制冷量范围在5kw～700kw;

　　2.三元复叠低温制冷机组：其由高温级(R404A/R22)、低温级R23、超低温级(R14)组合而成，低温可提供-120℃超低温工艺冷源。机组制冷量范围为3kw～300kw;

　　复叠式制冷机组用途：

　　主要应用于制药：合成，水解，酯化，醚化等需要控温的工艺;化工：精馏提纯、橡胶粉碎、低温研磨;金属处理：低温装配、低温沾火;食品：金枪鱼等超低温食品加工储藏;电子：零部件环境试验;航空航天：热沉实验、零部件环境模拟试验;环保：废气冷凝回收，净排放。天然气液化、BOG再液化;核工业等。

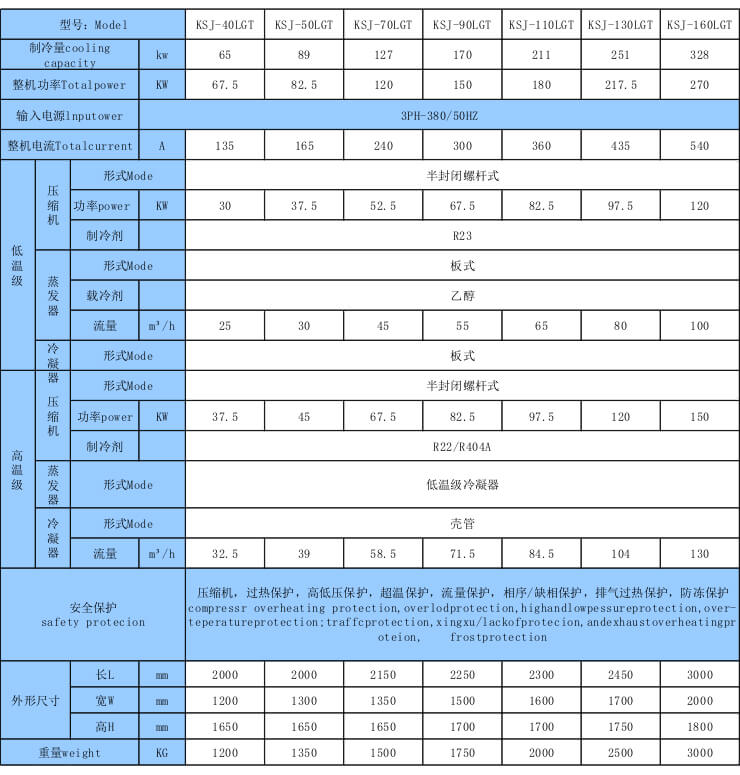

　　二.螺杆式复叠式制冷机组技术参数

　　三、工作适用范围
