防爆螺杆制冷机组

　　一、产品介绍

　　防爆螺杆制冷机组类型：

　　风冷防爆螺杆制冷机组是采用螺杆式压缩机提供制冷动力源,以空气强制散热式冷凝的一款制冷机组,单机头输出功率30HP-120HP，出水温度控制范围:5℃～30℃.据工艺要求可定做低温型防爆螺杆冷水机组。

　　水冷防爆螺杆制冷机组是采用螺杆式压缩机提供制冷动力源,以冷却水作为冷凝介质的一款冷水机组,输出功率30HP-560HP，出水温度控制范围:5℃～30℃.据工艺要求可定做低温型防爆螺杆冷水机组

　　防爆螺杆制冷机组使用场合包括1区、2区，电气设备表面温度组别为T1-T4，爆炸性气体级别为ⅡA、ⅡB、ⅡC类，各组件均按国家防爆标准制造，防爆防腐主令控制器根据GB3836.1-2000《爆炸性气体环境用电设备通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备隔爆型“d”》和GB3836.3-2000《爆炸性气体环境用电气设备增安型“e”》的规定而设计制造。

　　二、产品图片

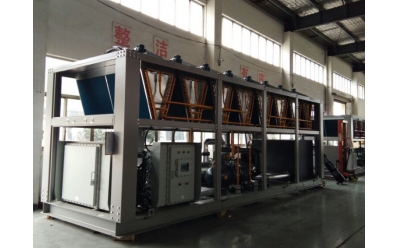

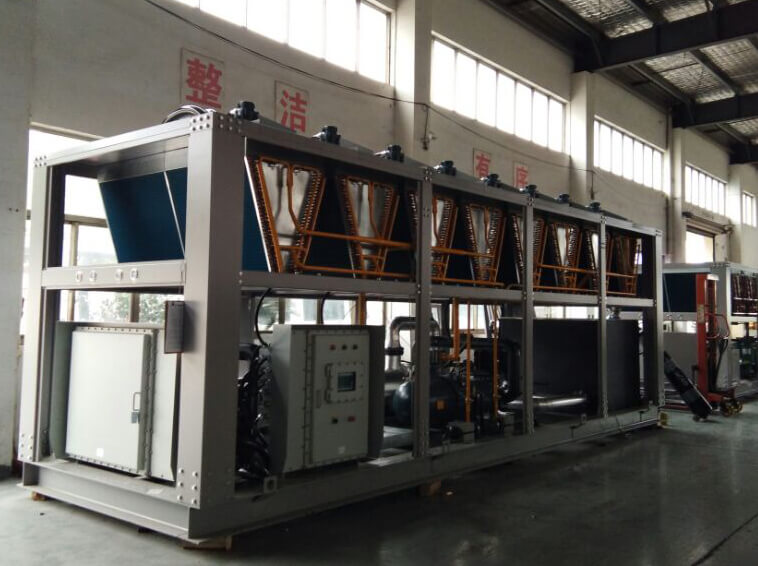

　　风冷防爆螺杆制冷机组图片

　　三、产品特点

　　1.主要采用先进的新第三代5:6非参称转子半封闭螺杆压缩机,只有三个运动部件具有零部件少,故障率低的特点;

　　2.多机型精细容划分冷量应用范围广,单机或多机可实现分级或无级能量调节,高效节能可靠性高;

　　3.控制操作系统，触摸屏式文本显示器，微电脑PLC式控制，接触器、断路器等均安装在电控箱内;

　　4.整机在厂区完备整合,充注好制冷剂,并进行电路、氟路、水路测试，确保设备到场进行不电连接即可使用;

　　5.负荷加载结合星转三角起动方式，降低起动电流减少对电网的冲击。

　　四、技术参数

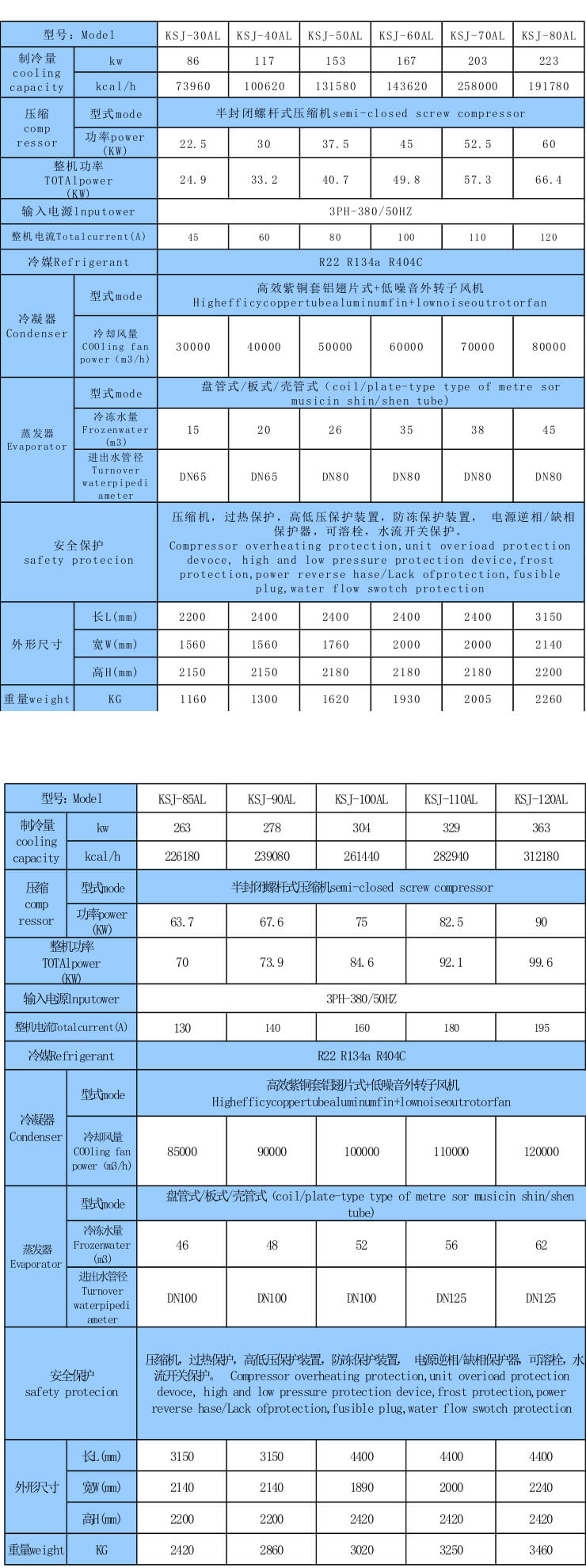

　　风冷防爆螺杆制冷机组产品参数

　　五、产品结构工艺图

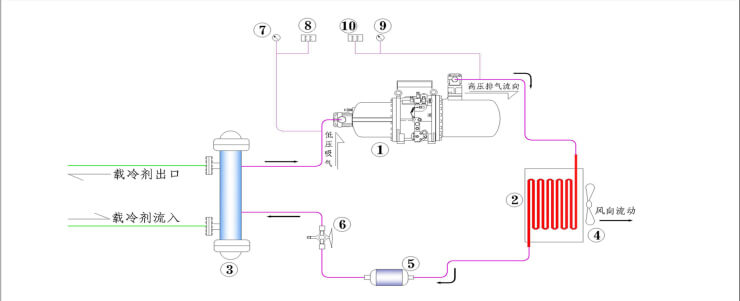

　　风冷防爆螺杆制冷机组产品工艺图

　　绿色线载冷剂循环回路              红色线制冷剂循环回路               蓝色线水循环回路

　　①螺杆压缩机 ②冷凝器 ③蒸发器 ④冷却风扇⑤干燥过滤器⑥供液膨胀阀⑦低压压力表⑧低压压力控制器⑨高压压力表⑩高压压力控制器

　　六、机组保护功能

　　排气高温保护：当压缩机的排气温度过高时，自动保护

　　高压保护：当压力过高时，自动停机保护

　　低压保护：当压力过低时，自动停机保护

　　电流保护：当压缩机的电流过大时，自动停机保护

　　启动延时保护：关机后，若再次启动，则要等待1分钟

　　智能检测故障：检测故障自动保护，及早处理问题

　　水流开关保护：当压缩机启动前，会先检测是否有水流流动

　　接地安全保护：采用地线接地安全保护

　　七、工作适用范围

　　八、注意事项

　　名义制冷量：环境温度35℃，载冷剂进出口温度12/7℃。

　　出口温度低温可达-10℃。
