低温冷冻机

　　一、产品介绍

　　低温冷冻机类型：

　　1.中温型(-35℃～0℃)：乙二醇中温型冷冻机、盐水中温型冷冻机.

　　2.低温型(-120℃～-35℃)：a.二元复叠低温冷冻机组：有低温级活塞式复叠机组及低温级螺杆式复叠机组等两个系列;采用二元复叠制冷系统，由高温级(R404A/R22)低温级R23组合而成，可提供-30℃~-90℃超低温工艺冷源;机组制冷量范围在5kw～700kw;

　　b.三元复叠低温冷冻机组：其由高温级(R404A/R22)、低温级R23、超低温级(R14)组合而成，低温可提供-120℃超低温工艺冷源。机组制冷量范围为3kw～300kw;

　　低温冷冻机可按工艺要求可定做防爆型

　　二、产品图片

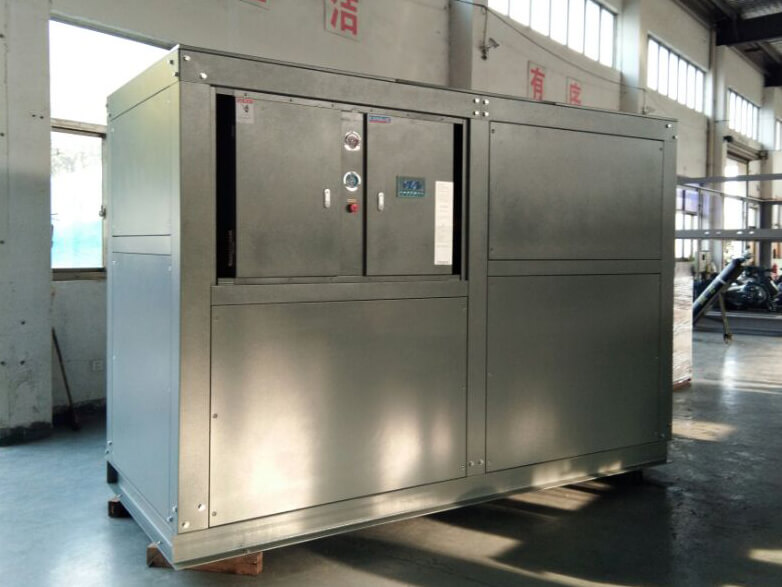

　　低温冷冻机图片

　　三、螺杆式产品特点

　　主要采用先进的新第三代5:6非参称转子半封闭螺杆压缩机,只有三个运动部件具有零部件少,故障率低的特点;

　　整机在厂区完备整合,充注好制冷剂,并进行电路、氟路、水路测试，确保设备到场进行不电连接即可使用;

　　多机型精细容划分冷量应用范围广,单机或多机可实现分级或无级能量调节,高效节能可靠性高;

　　冷凝器为套管式,套内螺纹铜管,设计合理,换热效果良好;

　　控制操作系统，触摸屏式文本显示器，微电脑式PLC控制，接触器、断路器等均安装在电控箱内;

　　负荷加载结合星转三角起动方式，降低起动电流减少对电网的冲击。

　　四、螺杆式技术参数

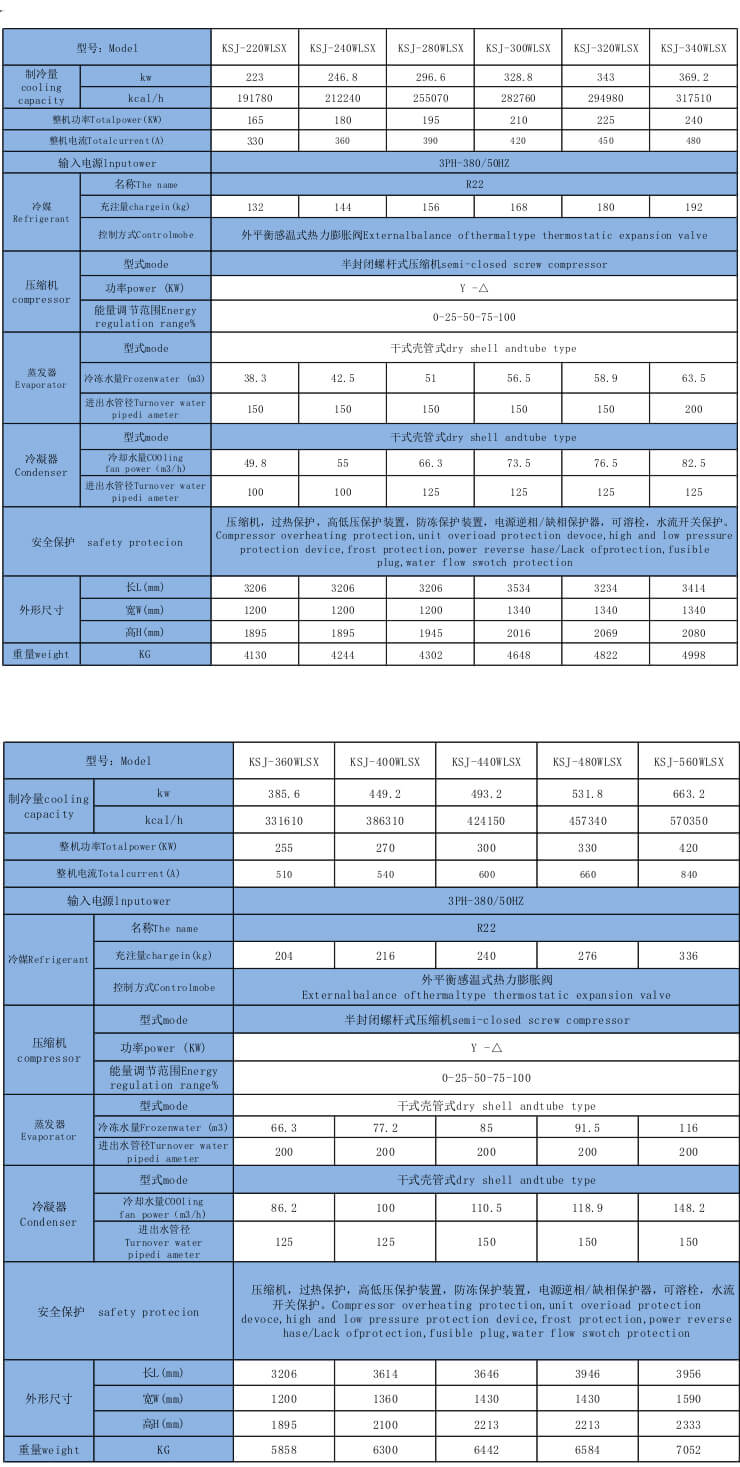

　　低温冷冻机产品参数

　　五、螺杆式产品结构工艺图

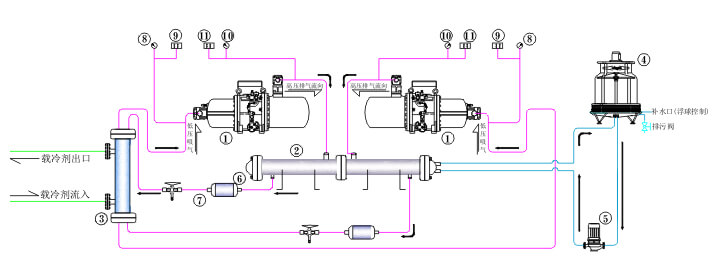

　　低温冷冻机产品工艺图

     绿色线载冷剂循环回路            红色线制冷剂循环回路          蓝色线水循环回路

　　①螺杆压缩机 ②冷凝器 ③蒸发器 ④冷却水塔⑤冷却水泵⑥干燥过滤器⑦供液膨胀阀⑧低压压力表⑨低压压力控制器⑩高压压力表⑪高压压力控制器

　　六、机组保护功能

　　排气高温保护：当压缩机的排气温度过高时，自动保护

　　启动延时保护：关机后，若再次启动，则要等待1分钟

　　高压保护：当压力过高时，自动停机保护

　　低压保护：当压力过低时，自动停机保护

　　电流保护：当压缩机的电流过大时，自动停机保护

　　智能检测故障：检测故障自动保护，及早处理问题

　　水流开关保护：当压缩机启动前，会先检测是否有水流流动

　　接地安全保护：采用地线接地安全保护

　　七、工作适用范围

　　八、注意事项

　　名义制冷量：冷却水进出水温度32/37℃，载冷剂进出口温度-40/-50℃。

　　出口温度最低可达-85/-90℃。
