一、产品介绍
水冷撬装式反应釜制冷机组是以冷却循环水作为冷凝方式的冷水机,机组除冷却水塔外,整体设计紧凑合理,外形大方美观。输出马力从30HP-560HP,出水温度控制范围0℃~-90℃.可根据工艺要求定做防爆型冷水机组。
水冷撬装式反应釜制冷机组可提供5℃~25℃冷水,及0℃~-40℃乙二醇水溶液或盐水水溶液,-40~-90度酒精溶液等。
水冷撬装式反应釜制冷机组在石油、化工、橡胶、染料、医药、食品,用来完成硫化、硝化、氢化、烃化、聚合、缩合等工艺过程的压力容器,例如反应器、反应锅、分解锅、聚合釜等得到了应用
二、产品图片

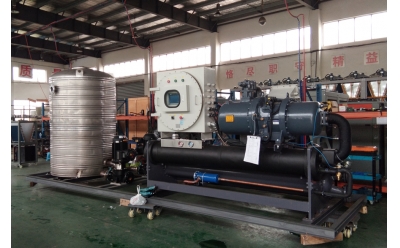

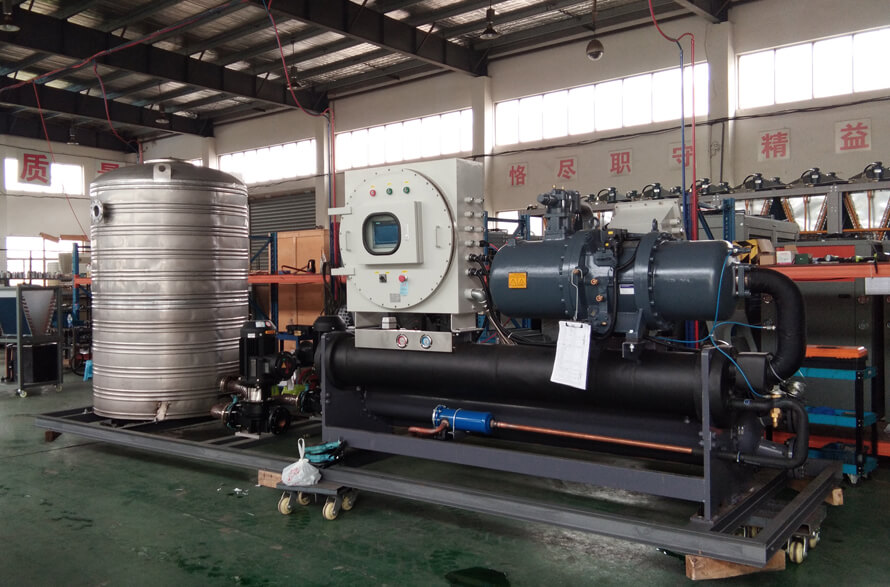

水冷撬装式反应釜制冷机组图片
三、产品特点
选用知名品牌压缩机确保机组长时间稳定可靠地运行,同时提供优良的制冷效果;
电器部分采用品牌LG,富士,施耐德等原厂产品,工作稳定,寿命长久;
微电脑全功能控制操作面板简便快捷,界面友好更具人性化;
精密电子温度控制提供±1℃高精度恒温冷冻水介质;
具有电流过载、高低压、防冻、超温、相序、延时及水流等安全保护和报警指示功能;
工业产品专用设计外型,美观简洁,品质非凡。
四、技术参数

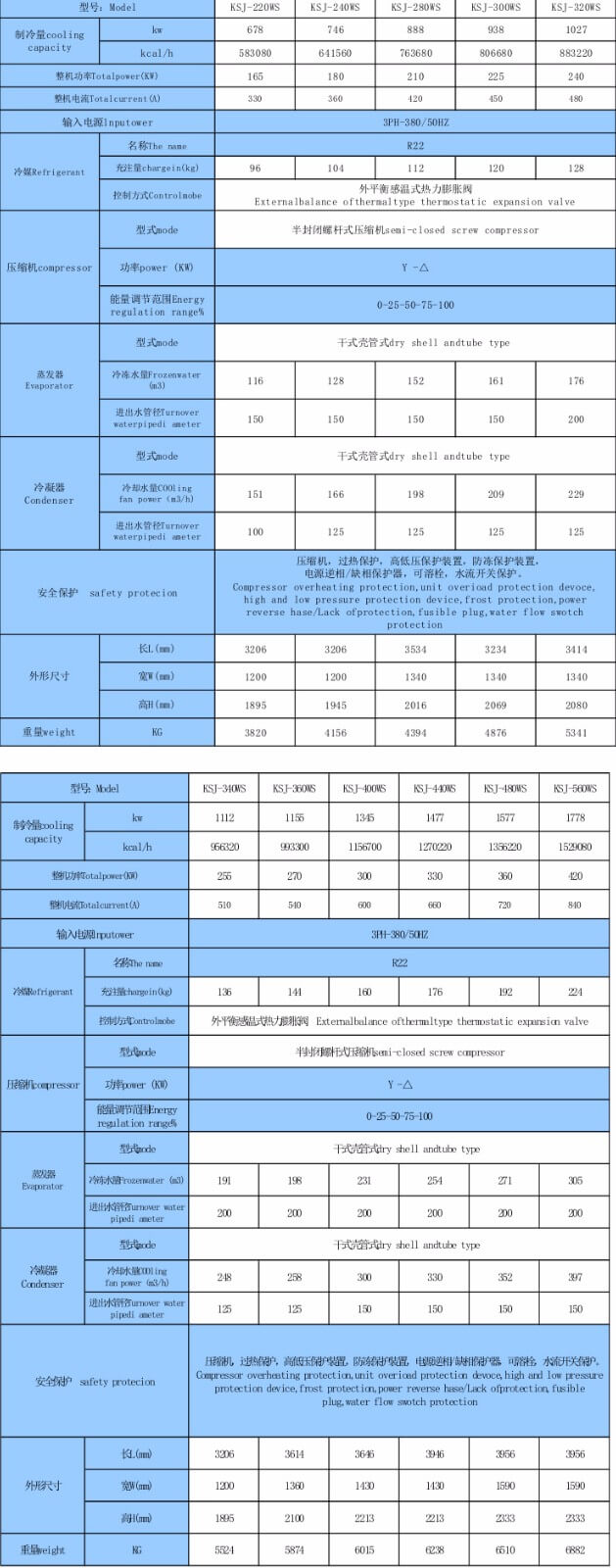

水冷撬装式反应釜制冷机组产品参数
五、产品结构工艺图

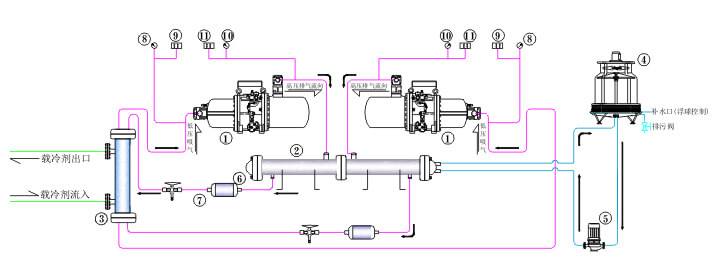

水冷撬装式反应釜制冷机组产品工艺图
绿色线载冷剂循环回路 红色线
制冷剂循环回路 蓝色线
水循环回路
①螺杆压缩机 ②冷凝器 ③蒸发器 ④冷却水塔⑤冷却水泵⑥干燥过滤器⑦供液膨胀阀⑧低压压力表⑨低压压力控制器⑩高压压力表⑪高压压力控制器
六、机组保护功能
排气高温保护:当压缩机的排气温度过高时,自动保护
高压保护:当压力过高时,自动停机保护
低压保护:当压力过低时,自动停机保护
电流保护:当压缩机的电流过大时,自动停机保护
水流开关保护:当压缩机启动前,会先检测是否有水流流动
启动延时保护:关机后,若再次启动,则要等待1分钟
智能检测故障:检测故障自动保护,及早处理问题
接地安全保护:采用地线接地安全保护
七、工作适用范围
项目 | 蒸发温度 | 冷凝温度 | 高压 | 排气温度 |
范围 | -90℃-25℃ | ≤45℃ | ≤2.5kg | ≤105℃ |
八、注意事项
名义制冷量:冷却水进出水温度32/37℃,载冷剂进出口温度-15/-20℃。
载冷剂进出口温度可达-85/-90℃。
