560P撬装式水冷螺杆式制冷机组

　　一、产品介绍

　　560P撬装式水冷螺杆式制冷机组是采用螺杆式压缩机提供制冷动力源,以冷却水作为冷凝介质的一款冷水机组,输出功率560HP(制冷量=1778KW,整机功率=420KW)，出水温度控制范围:5℃～30℃.可根据工艺要求定做低温型、防爆型冷水机组。

　　560P撬装式水冷螺杆式制冷机组可提供5℃～30℃冷水，为多种生产工艺提供冷源,其中包括生化、食品、环保、生物、石化、医药涂装、制药、电子、化工、光伏、管材、冶金等行业。

　　二、产品图片

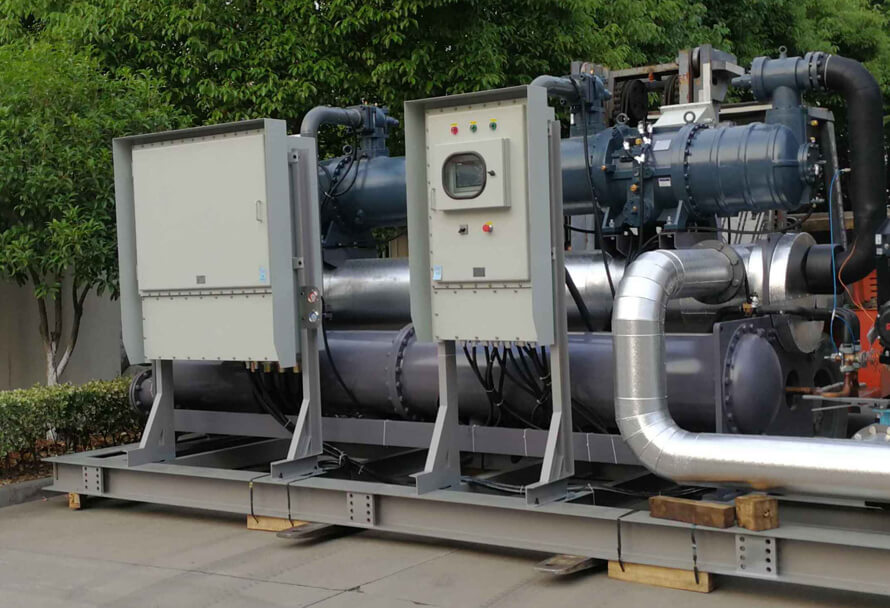

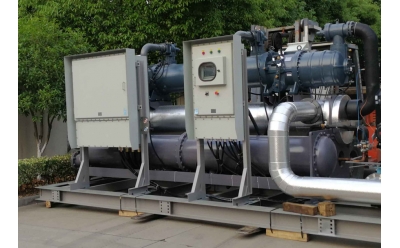

　　撬装式水冷螺杆式制冷机组图片

　　三、产品特点

　　1,主要采用先进的新第三代5:6非参称转子半封闭螺杆压缩机,只有三个运动部件具有零部件少,故障率低的特点 ;

　　2,多机型精细容划分冷量应用范围广,单机或多机可实现分级或无级能量调节,高效节能可靠性高;

　　3,控制操作系统，触摸屏式文本显示器，微电脑式PLC控制，接触器、断路器等均安装在电控箱内;

　　4,整机在厂区完备整合,充注好制冷剂,并进行电路、氟路、水路测试，确保设备到场进行不电连接即可使用;

　　5,负荷加载结合星转三角起动方式，降低起动电流减少对电网的冲击。

　　四、技术参数

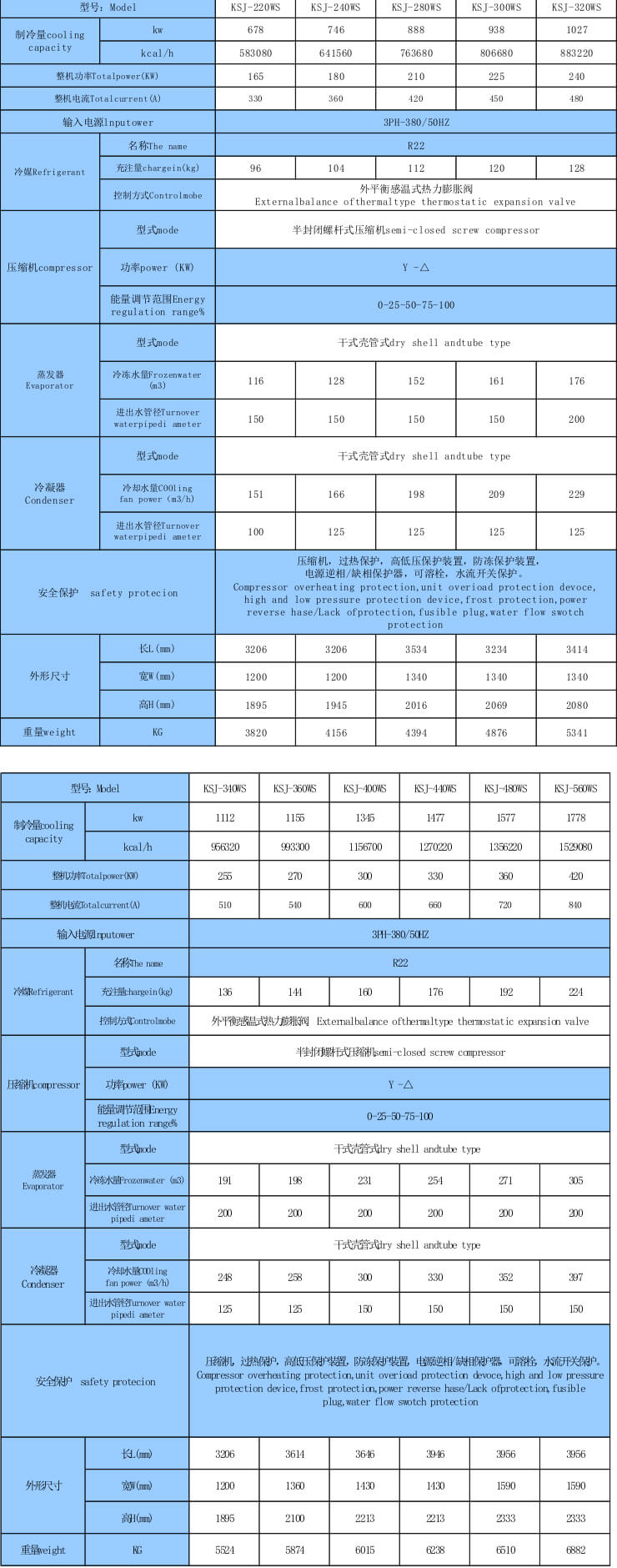

　　撬装式水冷螺杆式制冷机组产品参数

　　五、产品结构工艺图

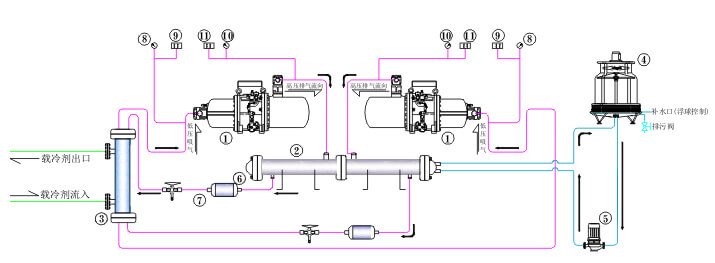

　　撬装式水冷螺杆式冷水机组产品工艺图

　　绿色线载冷剂循环回路                红色线制冷剂循环回路                 蓝色线水循环回路

　　①螺杆压缩机 ②冷凝器 ③蒸发器 ④冷却水塔⑤冷却水泵⑥干燥过滤器⑦供液膨胀阀⑧低压压力表⑨低压压力控制器⑩高压压力表⑪高压压力控制器

　　六、机组保护功能

　　1,排气高温保护：当压缩机的排气温度过高时，自动保护

　　2,电流保护：当压缩机的电流过大时，自动停机保护

　　3,智能检测故障：检测故障自动保护，及早处理问题

　　4,水流开关保护：当压缩机启动前，会先检测是否有水流流动

　　5,启动延时保护：关机后，若再次启动，则要等待1分钟

　　6,高压保护：当压力过高时，自动停机保护

　　7,低压保护：当压力过低时，自动停机保护

　　8,接地安全保护：采用地线接地安全保护

　　七、工作适用范围

　　八、注意事项

　　名义制冷量：冷却水进出水温度32/37℃，载冷剂进出口温度12/7℃。

　　出口温度低温可达-10℃。
