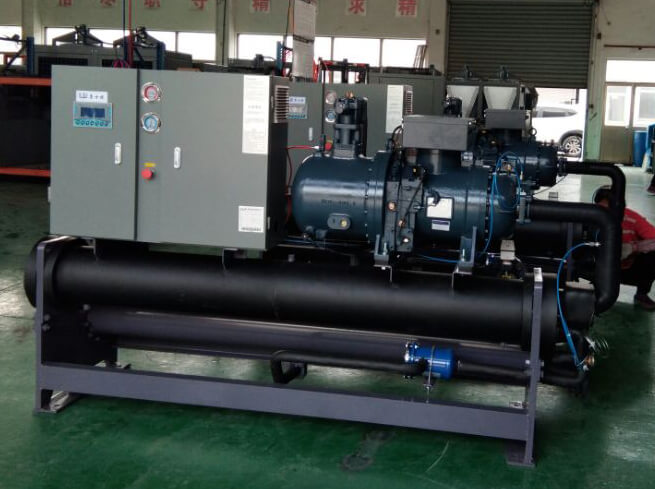

工业生产控温水冷制冷机组用的比较多,有水冷箱式制冷机组和水冷螺杆制冷机组,据工艺要求还有防爆型、低温型机组。下面讲讲机组安装要求。
水冷制冷机组水路安装要求
1)机组水管路的安装、保温,应由专业设计人员设计指导,并执行暖通空调安装规范的相应规定。
2)系统水管路冲洗和保温要在与机组连接前进行,避免脏物损坏机组。
3)进出水管路应按机组上标识要求连接。一般规定为:冷凝器水管下进上出;蒸发器冷媒接管侧为冷冻水进水口侧。
4)水系统必须选配流量和扬程合适的水泵,以确保机组正常供水。水泵与机组和水系统管路之间除采用防震软接头连接外,还应自设支架以免机组受力。安装时的焊接工作应避免对机组造成损坏。
5)在蒸发器和冷凝器的出水管上安装流量开关。将流量开关与控制柜内的输入接点连锁。其安装要求如下:
a.流量开关应垂直安装在出水管上;
b.流量开关两边至少应有5倍管道直径的直管段;不要将其安装在接近弯管、孔板及阀门的附近;
c.开关上箭头指向必须与水管的水流方向一致;
d.为防止流量开关的颤抖,应将水系统中的所有的气体排放出去。
e.调节流量开关,使它在水流量低于最小流量(最小流量为设计流量的40%)时处于分离状态。当水流量符合要求时,水流开关应该保持闭合状态。
6)机组的进水管路前必须安装水过滤器。
7)水系统设计承受水压1.0Mpa。为防止损坏蒸发器和冷凝器,不可超压使用。
水冷制冷机组安装水管管径选择
水冷制冷机组水路安装,管径要选对,管径只能大,不能小。冷却水管径小了水流量不足,容易造成高压报警。冷冻水管径小了冷冻水流量不足,达不到生产温度要求,影响生产效率和生产质量。
